در این مقاله آموزش نصب انواع چشم سقفی آموزش داده می شود.

جهت نصب سنسور سقفی و چشم سقفی در مشهد با شماره 05133686989 تماس بگیرید.

آموزش کامل انواع نصب سنسور های سقفی در پیج اینستاگرام برق با ما

خب نصب رو بگم و چند نکته در مورد سنسور ها چشمی

قبل از  اینکه آموزش رو شروع کنم باید بگم سنسورهای چشمی تو بازار مدلهاش مختلفه و به لطف محصولات چینی هر روز بیشتر و بیشتر هم میشه ایرانیش هم هست کیفیتش هم عالیه

پس سنسور متفرقه نخرید(بی مارک ) که باز اذیتتون نکنه بعد از نصب .

1-نصب سنسور سقفی آماده با پاتروم

این سنسور نیاز به فاز و نول داره برای نصب سیم برگشت پاتروم ها وصل شده است.

 طریقه نصب :یعنی وجدانی از این راحت تر نداریم توی برق داخل سقفی یک فیشه که دو تا پین داره و دو تا سنسور تنظیم که در موردشون توضیح میدم.

خب اگر از این جایی که میخوایید نصب کنید انشعاب گرفته شده باشه شما با 4 سیم مواجه هستید سیم های ورودی و خروجی فاز و نول (امکان داره تعداد سیم ها بیشتر باشد) این امکان هست که  فقط دو سیم رو داشته باشید(ته خط ) حالا شما اونها رو  به صورت موازی وصل کنید .

سپس سیم های سر بندی شده را بدید بره توی لوله های برق که حجم سیم ها برای نصب اذیتتون نکنه .حالا  شما دو تا سیم   موازی دارید این دو سیم رو باید به این پینی که دو تا پیچ داره وصل کنید با فازمتر.

برای نصب سقفی هم  روی سقف بر روی سنسور جای پیچ هستش با خودکار یا فازمتر بر روی سقف علامتگذاری کنید سپس با دریل سوراخ کاری کرده و رولپلاک گذاری و از آخر پیچ ها محکم کنید.

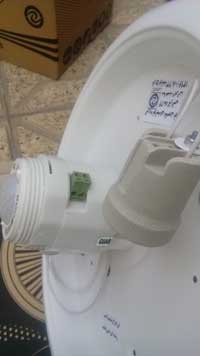

تصویر پین را در زیر مشاهده می کنید.

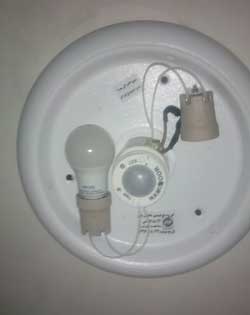

مشاهده می کنید سیم ها به صورت دو به دو سر بندی شده اند و داخل پین بسته شده اند و اینکه سقفی توسط سه پیچ و رولپلاک نصب شده است.بعد از نصب سیم ها و پیچ ها می مونه بستن لامپ led و شیشه روی قاب سقفی که توسط یک سر پیچ پلاستیکی بسته میشه.

بر روی سنسورها همونطور که می دانید دو تا ولوم هست که یکیش مخصوص زمان (time) روشن و خاموش شدنه و یکیش برای تنظیم روز یا شب روشن شدن (lux) که اگر به طرف + بگردانیم بیشتر و به طرف - کمتر می شوند.این تنظیمات بر روی تمامی سنسور های چشمی موجود می باشد .

نکات:

1- سقف های آکستیو و رابیتش روپلاک نمی گیرند چون رابیتس که پشتش خالیه آکستیو هم که چون جنسش نرمه و روپلاک نمیگیره  و از هم می پاشه برای نصب بر روی این سقفها از پیچ mdf  سه یا پنج سانت استفاده کنید.

 2-برای نصب سیم ها فرقی نمیکنه سیم ها رو به هر کدام از پین ها بزنید چون برق متناوبه و قطبی وجود نداره.

3-بعضی ها بر اساس نیاز میخوان سنسور از حالت چشم خارج بشه و دائم روشن بمونه برای این کار نیازه یک سیم سومی هم وارد عمل بشه که توصیح میدم.

4-توصیه می کنم از لامپ led برای سنسور ها استفاده کنید هم برای بالا بردن طول عمر و هم برای مصرف عالی این لامپ ها.

در شکل زیر مشاهده می کنید بدلیل استفاده از لامپ رشته ای در سنسور ، باعث خراب شدن آن شده است.

2-سنسورهای توکار( طرح کلید)

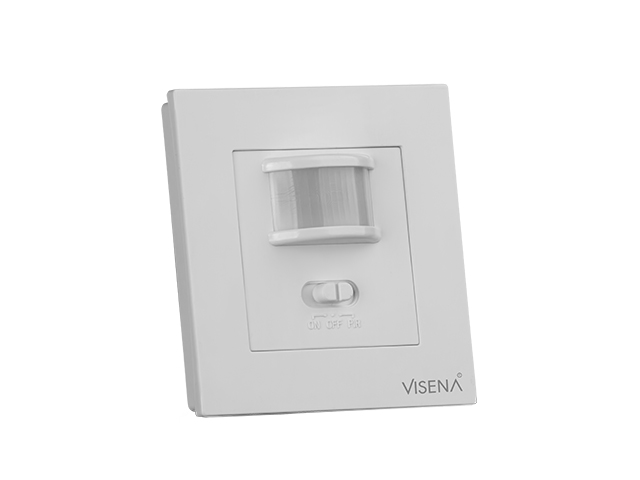

 من از این سنسور مدلهای مختلفی نصب کردم بعضی هاش سه تا پیچ دارند ولی یک مدل جالب هم هست از شرکت شیله به نام  visena مثل کلید یک پل وصل میشه دو تا پیچ داره که کلید یک پل رو باز میکنید سنسور رو بجاش می بندید.

تصویر سنسور دو سیمه رو در زیر مشاهده می کنید.

به به چشممون روشن همونطور که می بینید دو سال وارانتی(گارانتی تعویض ) داره نصبش هم که مثل آب خوردنه.و اینم بگم که فوق العاده چشم قدرتمندی داره.

 و اما طریقه نصب:

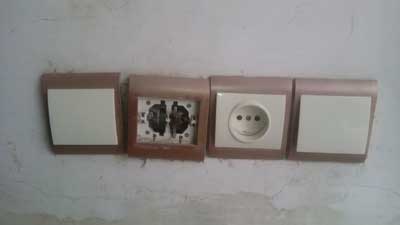

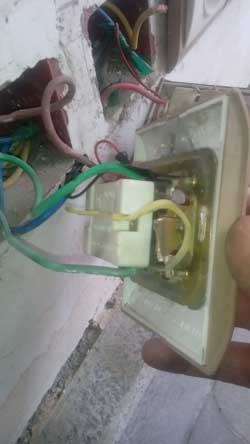

باز کردن کلید یک پل

همانطور که می دانید کلید یک پل دارای دو سیم فاز و سیم برگشت می باشد.

سیم های فاز و برگشت را به دو پین سنسور وصل می کنیم .سیم فاز را به L  وسیم برگشت را به A متصل می کنیم.

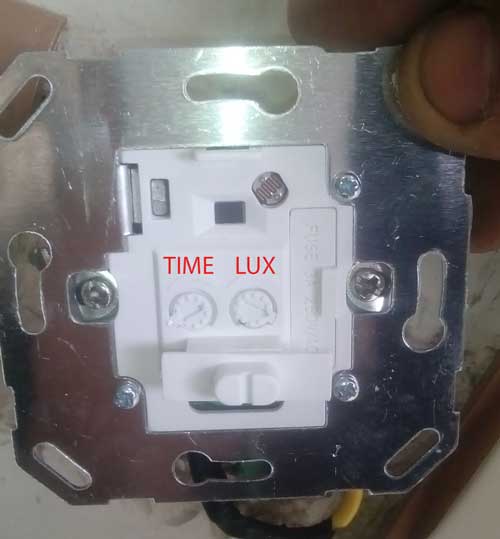

در زیر می بینید برای سنسور نصب دو تا پیچ گیره ای وجود مثل بستن کلیدها ،در مورد lux  و time  هم که در توضیحات بالا گفتم ،می مونه اون کلید که دارای سه وضعیته ON لامپ در حال دائم روشن  - OFF لامپ و  سنسور در وضعیت خاموش -PR وضعیت سنسور فعال - اینوضعیت ها بر روی قاب سنسور درج شده است.

و در آخر بستن قاب های روی سنسور که بدون پیچ می باشند و داره گیر نگهدارنده می باشد.

3-سنسور های تکه سه سیمه (هالوژنی ،طرح کلید،روکار تک)

نصب همه سنسور های سه سیمه مثل همه و مثل آب خوردن چه مدل طرح کلید ،هالوژنی و روکار فقط نکته ای که داره باید کاتالوگ رو بخونید ببینید سیم ورودی فاز،مشترک (نول ) و برگشت چه رنگ هایی هستند در مورد تنظیمات سنسور ها هم که بالا توضیح دادم .

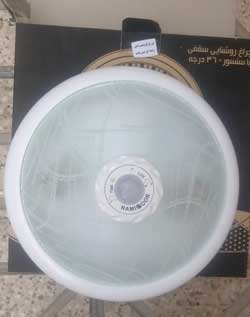

 در زیر یک نمونه سنسور سقفی روکار و هالوژنی توکار را مشاهده می کنید.

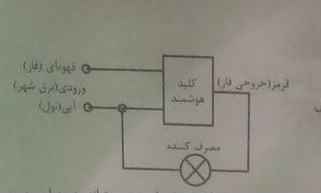

طریقه نصب:کاتالوگ سنسور رو در پایین می بینید.

 اونطور که نوشته شده سیم فاز قهوه ای نول  آبی و برگشت  یا همون خروجی فاز رنگ قرمز می باشد.

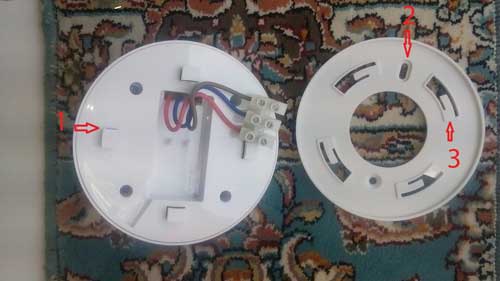

در تصویر می بینید شماره 1 شیاری است که سنسور بر روی قاب جا میخورد یعنی بر روی همون شماره 3 و اینکه شماره 2 جای پیچ شدن سنسور بر روی سقف و دیوار هست.

 سیم ها را طبق نقشه به ترمینال وصل می کنیم و سنسور را در شیارهایش جای می دهیم سپس تنظیمات lux  و time  را انجام می دهیم.

4-یک نمونه سنسور با حال هم داریم وصل کردنش مثل لامپه یعنی اینکه لامپ رو باز میکنید این رو بجاش می بندید بعد لامپ رو به  پاتروم سنسور میندید حالا شما سنسور چشمی دارید.از این سنسور که توصیح دادم با لامپ ال ای دی هم موجود هستش که خودش مونتاژ شده است.

خخخ خدا وکیلی خجالت میکشم در موردش آموزش بنویسم فقط نکته اینکه بهتره براش از لامپ led استفاده کنید و اینکه تنظیمات lux  و time  رو هم که توضیح دادم.

نکته:حواستون باشه کلید پاترومی که بهش سقفی رو نصب می کنید باید یکسره کنید تا سنسور همیشه در حالت فعال باشد و کسی اشتباهی کلید را قطع نکند.

یک سری نکات کلی در مورد سنسورها

1-لامپ رشته ای و کم مصرف استفاده نکنید برای خاموش و روشن شدن سنسور(لامپ ال ای دی بهترین گزینه است)

چرا اولش هم بهینه نیست بعدش لامپ های کم مصرف هم همونطور که میدونید دارای گاز جیوه هستند و قطع و وصل سریع و زیاد باعث خراب شدن لامپ میشه پس اگر هم استفاده کردید تایم سنسور را زیاد تر بگذارید که گرم و سرد شدن گاز جیوه زیاد نباشه ،  لامپ رشته ای هم چون آمپر بیشتری استفاده می کنه زودتر باعث خراب شدن سنسور شما میشه و میتونه باعث آب کردن پلاستیک سنسور یا قاب پلاستیکی اون در زمان بالا  بشه مثل شکل بالا که مشاهده کردید.

2-اگر سنسور را به مدار  کلید تبدیل،یک پل ،تایمر و ... استفاده کردید توجه کنید که آنها از مدار خارج شده باشند و مانع رسیدن فاز یا نول برای راه اندازی سنسور نشوند.

3-در بعضی موارد نور لامپ سنسور ها بر روی لوکس یکدیگر اثر می گذارد (تنظیمات روز یا شب) می تونید با تنظیم ولوم لوکس این  شرایط رو بهبود ببخشید.

4-یک مورد که زیاد دیدم چشمک زدن دائم خروجی سنسوره حالا هر چی هست توجه کنید این مورد یا از بی کیفیتی سنسور میتونه باشه یا اینکه در خروجی بار زیادی از سنسور کشیده می شود و سنسور قابلیت تحمل اینهمه بار را ندارد.

5-سقفی سنسور دار آماده با لامپ ال ای دی در بازار موجود شده است می توانید از این سنسورها که گارانتی دار هم می باشند استفاده کنید.

بزودی فیلم این سنسورها قرار داده می شود موفق باشید.
