در اینجا قراره مطالبی رو در مورد آیفون صوتی و تصویری تابا قرار بدم که شاید به کارتون بیاد.

1-استفاده از کابل مناسب (فویل دار)

کابل به عنوان بخشی از سیستم ارتباطی با وظیفه انتقال پیام ها و اطلاعات از اهمیت بالایی برخوردار است .بخشی از هزینه های نصب آیفون تصویری به تامین کابل و نصب و تهیه ملزومات و نگهداری آن اختصاص دارد .و شناخت کابل ها و استفاده درست از آن می تواند در کاهش هزینه های سیم کشی نقش زیادی داشته باشد .

انواع کابل آیفون تصویری

کابل های آیفون را می توان به دو دسته تقسیم نمود .

1_ کابل های آیفون معمولی
2_ کابل آیفون فویلدار


کابل آیفون معمولی در  مدلهای  0.4 و 0.6 و ... موجود می باشد .که کاربرد این کابل ها بیشتر درسیم کشی آیفون های معمولی ( آیفون های صوتی ) سیم کشی ارتباط داخلی و گاهی موارد سیم کشی تلفن می باشد .

کابل های فویلدار در  سطوح مختلف  0.4 و 0.6 و ... موجود می باشد ،و اصولا برای سیم کشی آیفون های تصویری مورد استفاده قرار می گیرند . در کابل های فویلدار یک لایه فویل روی سیم ها پیچیده شده است به این دلیل که جلوی نویز در تصویر و صدا گرفته شود . به علاوه این کابل ها دارای شیلد می باشد شیلد همان سیم لخت موجود در کابل ها می باشد که در جهت حذف نویز ها ی آیفون بکار می رود

توجه: حتما در کابلهای آیفونی از کابلهای مخابراتی با مغز مسی بعلت هدایت الکتریکی بالا استفاده شود، اکثراً 80 درصد خرابی ها  مربوط به استفاده از کابل با مغز آلومینیومی می باشد در زمان خرید از فروشنده بخواهید کابل تمام مس برای شما در فاکتور قرار دهد .اکثر کابل های بازار مس وار می باشند بدلیل اختلاف قیمت با کابل های مسی

 به هیچ عنوان کیفیت کار را فدای کمیت نکنیم .برای نصب آیفون تصویری اگر تعویض سیم کشی صوتی پر درد سر و مقرون به صرفه نباشد می توان توسط همان سیم کشی آیفون تصویری را نصب نمود.

نکته مهمممممممم:در زمان سیم کشی حتما به امکاناتی که برای آیفون مد نظر دارید توجه کنید به عنوان ثال دو پنله بودن آیفون ، ارتباط داخلی ،خط تلفن ،دوربین مدار بسته و....



2- نکاتی در مورد عیب یابی آیفون تصویری

مواردی که ممکن است براتون پیش بیاد.

مورد اول
 نداشتن تصویر در هنگام نصب

راه حل

موارد زیر را بررسی کنید.
1)ولتاژ ac  ترانس بایستی بین 12 تا 13 ولت متناوب باشد.

2)اطمینان از رسیدن ولتاژ ac ترانس به پنل(سالم بودن و عدم وجود قطعی کابل بین پنل و ترانس)

3)عدم وجود قطعی سیم شماره 1 (قهوه ای/تصویر)

4)تست فیزیکی سوکت ها جهت عدم وجود قطعی احتمالی که بعضا اجتناب ناپذیر است


مورد دوم


مشکل مانیتور تصویر آبی دارد
 پنل تغذیه دارد
دربازکن عمل می کند
صدای زنگ مانیتور دارد
صدای زنگ فیدبک پنل دارد
صدای رفت و برگشت دارد

راه حل

سیم مثبت 12 ولت DC را به مثبت دوربین پنل وصل کنید اگر تصویر برقرار شد ایراد از برد صفحه می باشد در غیر این صورت دوربین مشکل دارد.

نکته : از مواردی که باعث سوختن دوربین می شود اتصال کوتاه شدن سیم های آیفون و نداشتن فیوز در ترانش تغذیه است.

مورد سوم

مشکل
نصب آیفون  9 واحدی انجام شده است هفت واحد تصویری نصب شده و 2 واحدبه صورت صوتی نصب شده است (مدل  7810 ) همه چیز
درسته صدا، تصویر ، فقط  درب بازکن های تصویری درب رو باز میکنن ولی اون دوتا صوتی درب را باز نمی کنند یکیشون همکف ، یکیشون طبقه سوم سربندی هم طبق نقشه اجرا شده 2،3،4 به  2،3،4
مشکل کجاست؟
راه حل
پاسخ  ۱ :

بعضی موارد افت ولتاژ اتفاق میافتد
سیم ۲ و ۴ را دوبل کنید

  پیگیری ۱ :

درست گفتید مشکل ولتاژه
خروجی ترانس 11 ولته
چون ورودی برق ساختمون 190 ولته
حالا موندم اینو چه جوری حل کنم
راه حلی داره؟

پاسخ ۲ :

اصولا ولتاژ ورودی باید تقویت شود ، در نهایت یک ترانس با خروجی ۱۸ استفاده کنید تا در صورت افت مقدار ولتاژ قفل تامین شود

پیگیری ۲ :


مشکل حل شد با ساخت یک ترانس با خروجی 16.5 ولت که با ولتاژ 190 روی این ساختمان نزدیک 14 ولت خروجی داشت با اولین شاسی درب باز کن درب باز شد.

مورد چهارم

مشکل
در یک ساختمان ۴ واحدی بقیه واحدها سالمند فقط واحد ۱ زنگ ، صدا و تصویر ندارد .مشکل کجاست؟

راه حل

ابتدا سوکت پنل ۱ را بطور موقت به کانکتور های واحد های سالم در پنل وصل کرده و از سالم بودن مانیتور اطمینان حاصل کنید .

در صورت سالم بودن پس سوئیچر پنل مشکل دارد بایستی توسط خدمات شهرتون تعویض گردد

این  مشکل می تواند از سوئیچر  و بعلت آب خوردگی دیود مربوطه کانکتور به وجود آمده باشد.

نکته :در پنل های با طبقات ۲ به بالا جهت تسریع در عیب یابی و اطمینان از سالم بودن سیم کشی حتما سوکت واحد معیوب را با واحد سالم تعویض کنید.

3-آموزش قوطی گذاری آیفون تصویری

 قوطـی آیفـون تصویـری را زمانـي بایـد نصـب كنيـد كه ديـوار بيـرون منزل سـنگ و يا آجرنما نشـده اسـت به
نحوي‌كـه لبـه خارجـی قـاب آیفـون بـا لبـه سـنگ يـا آجـر ممـاس شـود.

در ضمـن داخـل و پشـت مهره های
قوطـی پنـل را کـه محـل نصـب پیـچ بـرای بسـتن پنل اسـت با چسـب کاغـذی و هر وسـیله دیگـری حفاظت
کنیـد تـا دوغـاب سـنگ کاری يا سـیمان بندکشـی آنهـا را مسـدود نکند.

 ارتفاع نصب داخل کاتالوگ درج شده است.

دقت شود هنگام نصب لوله هاو سیم های  ورودی  به قوطی آیفون آسیب نبیند و اینکه تمامی سیم های مورد نیاز برای نصب پیش بینی شده باشد.





 4-نکته ای بسیار مهمممم (استفاده از سیم بجای فیوز )

اینقدر این نکته مهم بود که براش یک موضوع جدا باز کردم دقت کنید استفاده از سیم بعنوان فیوز عملی اشتباه ، که در صورت خطا در مدار باعث سوختن ترانس خواهد شد.

فیوز را برای ایمنی آیفون به کار می برند می تواند یک فیوز 1000 تومانی از یک خسارت 200 هزار تومانی جلوگیری کند .

به عنوان مثال می توان به سوختن دوربین پنل آیفون اشاره کرد.

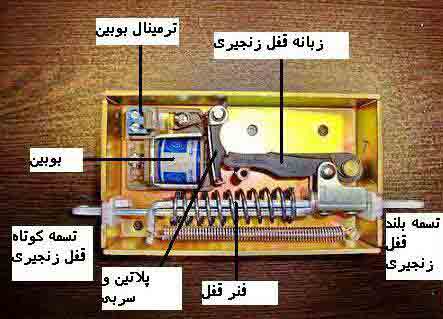

 5-نصب قفل زنجیری

این کار توسط دریل انجام می شود در تصویر محل هایی که برای پیچ کردن قفل به درب سوراخ هستند را مشاهده می کنید.محل اتصال سیم تغذیه قفل به ترمینال دو تایی می باشد.

در هنگام نصب قفل زنجیری حتما دقت داشته باشیم قوطی و زنجیرهای طرفین قفل در خط افقی در راستای هم کشیده شود در صورت اوریب بودن قفل بازکن تحت فشار عمل خواهد کرد.

نکته:از آنجا که قفل ها فلزی می باشند بعد از مدتی نیاز به روغن کاری دارند.

پیشنهاد :برای اکثر عزیزانی که با برق با ما همکاری می کنند همیشه این توصیه را کرده ام که به جای استفاده از قفل معمولی درب و قفل زنجیری آیفون از یک قفل برقی استفاده کنند تا هم ایمنی بالا برود و شکل درب زیبا بماند و در نتیجه کیفیت و عملکرد بالا برود.

آموزش نصب قفل برقی برای درب های بیرون باز شو

آموزش نصب قفل برقی کله گاوی









 6-نصب ترانس تغذیه

اول اینکه حتما توجه داشته باشید نوع dc  یا ac را نصب می کنید زیرا  دادن تغذیه DC  به جای AC در دستگاه های جدید پس از مدت کوتاهی باعث سوختن منبع تغذیه(ترانس) خواهد شد

همچنین استفاده از سیم مسی (حتی یک رشته) بجای فیوز شیشه ای باعث سوختن ترانس و حتی اتش سوزی میشود.دوم اینکه توجه باشید ترانس در مکانی نصب شود که در معرض رطوبت قرار نگیرد و باعث سوختگی ترانس  نشود.نصب هم که بسیار آسان می باشد یک ورودی 220 ولت و در بعضی ترانس ها هر دو خروجی dc  و ac  و در بعضی فقط خروجی ac  قرار دارد.

 7-ارتباط داخلی آیفون تابا

برای اتصال ارتباط داخلی یک کار سخت افزاری باید انجام شود و یک کار نرم افزاری.

کارسخت افزاری این است که باید رنگهای سوکت زیر را به طور مشترک در تمامی واحد ها بصورت موازی نصب و سربندی کنید.

کار نرم افزاری مشخص کردن شماره واحد توسط کد زیر است.

کاربرد سیمهای سوکت ارتباط داخلی

+485و - 485اطلاعات بصورت پالس به گوشی بعدی
GNDگراند

لاین ارتباط با نگهبان L2
لاین واحد کد گذاری شدهL1

راه اندازی ارتباط داخلی در مانیتورهای تصویری تابا با قابلیت ارتباط(مکالمه)


 در سوکت 5 سیم بین تمامی واحدها(علاوه بر 4 سیم اصلی )رنگ به رنگ و بصورت موازی وصل میگردد.

با استفاده از روش کد دهی و ورود به قسمت ارتباط داخلی ، کد مربوطه وارد میشود

مثال برای  1043i :
*#141
شماره واحد (مثلا 001 /002 و ...)
تایید تنظیمات

نکته :اگر تعداد سیم های اتصالتان کم است و واحد نگهبانی ندارید می توانید سیم سبز را متصل نکنید.

 8-نصب دوربین به مانیتورهای تابا

روش سیم بندی دوربین های آنالوگ به مانیتورهای دوپنله تابا(اصطلاحا هوشمند یا 2c)


روش 1-بدون استفاده از تغذیه مجزا جهت دوربین
سیم تصویر دوربین(video)به تصویر مانیتور (سیم قهوه ای *شماره 1* )


سیم شیلد دوربین (منفی یاGND) به منفی مانیتور تابا (نارنجی)

مثبت دوربین به نارنجی (-)
منفی دوربین به قرمز(+)


روش 2- با استفاده از تغذیه مجزا

واضح است که از اداپتور متناسب جهت دوربین استفاده میشود و فقط از سیم قهوه ای( v) مانیتور بعنوان سیم تصویر و نارنجی (منفی) جهت شیلد استفاده میگردد

نکته : هیچگاه سوکتهای فابریک دوربین قطع نگردد و از سوکت bnc و سوکت پاور مرغوب استفاده کنید.

سیم های سوکت دوربین و سوکت آیفون باید لحیم کاری شود و از ترموفیت برای غایق کاری استفاده شود.

نصب آیفون چند دوربینه تابا با امکانات ذخیره تصاویر :

برای نصب این نوع  آیفونها  که شماره 3070 و1910تابا می باشد حتما باید محل تغذیه دوربین ها ، کابل مناسب جهت دوربین ها و یک باکس مناسب در پشت مانیتور برای اتصالات در نظر گرفته شود.

استفاده از کابل و دقت در نصب این آیفون بسیار در کیفیت تصویر آن اثر خواهد گذلشت.

مشاهده تصویر آیفون بر روی تلویزیون:برای مشاهده تصویر آیفون بر روی تلویزیون شما می توانید از سیم های زنگ نارنجی و قهوه ای با اتصال به یک فیش av انشعاب بگیریید.

 9-نصب فیش ورودی های (دوربین صدا و ..)


بعضی فکر می کنند که خیلی اهمیت دارد که زنگ سیمهای آیفون در اصل به رنگ مشابه وصل شود ما در اصل باید بدانیم کدام سیم را برای چه کاربردی استفاده کرده ایم و اگر نه رنگ سیمها اصلا اهمیت ندارد ولی برای زیبایی و کیفیت کار اهمیت دارد.توجه داشته باشید برای نصب باید سیمها لحیم شوند جهت بالا رفتن کیفیت و حتی الامکان از چسب برق برای جلوگیری از سولفاته استفاده نشود و به جای آن  از وارنیش استفاده شود که داخل خود آیفون خریداری شده تاباموجود می باشد.

نقش هریک از سیمهای مانیتورهای تابا (براساس رنگ و  شماره) در زیر بیان شده است.
قهوه ای : تصویر (v)
قرمز : +
نارنجی : -
زرد: (a)
سفيد : تحریک(زنگ)

 10-نصب گوشی 4 سیم به 6 سیم و برعکس

همانطور که اطلاع دارید چند وقت است مدل گوشی های صوتی تابا از 6 سیم به 4 سیم تغییر پیدا کرده است در زیر آموزش نصب گوشی 4 سیم به 6 سیم و برعکس را قرار داده ایم.

در مورد نصب 4 سیم به شش سیم این نکته را باید عرض کنم که باید پیچهای آیفون را با کنید و سیم E و  F را به کانکتور شاستی (سیم هایی که در داخل به شاستی وصل شده است) متصل کنید .



در مدل 4 سیم سوکت شاستی درباز کن داخل خود گوشی قرار دارد باید پیچ های گوشی را باز کنید و سپس از کانکتور استفاده کنید.

 11-نصب سویچر سر وسط

شما می تونید برای کم شدن سیم کشی تون در پنل و پایین آوردن حجم سیم از سوئیچر سر وسط استفاده کنید.سویچر کارش اینه که تعداد سیم ها رو کم می کنه
یعنی اگه شما در یه ساختمان 4 واحد داشته باشید ، لازم نیس از هر واحد 4 تا سیم تا پنل ببرید .4 تا سیم مشترک بین واحدها و 4 تا زنگ جمعا 8 عدد سیم برای نصب کافی خواهد بود.



12-بالا بردن کیفیت تصویر در شب و رفع مگسی بودن تصویر با نصب سویچر روشنایی تابا

شاید جلوی درب منزل شما در شب تاریک باشد و نخواهید دائم آن را روشن بگذارید شما می توانید از سویچر روشنایی استفاده کنید.سویچر روشنایی در زمانی که شاستی آیفون فشرده می شود تا زمانی که شما داخل منزل بروید لامپ بالا آیفون را روشن خواهد کرد و کیفیت تصویر را ارتقا خواهد بخشید.

علاوه بر استفاده از سویچر روشنایی می توانید ازیک فتوسل و لامپ ال ای دی استفاده کنید که هم جلوی درب روشن باشد و هم تصویر مگسی نشود.





13-کاربرد پنج سیم اصلی سوکت آیفون

شماره یک (ویدئو) :

سیم شماره ۱ به رنگ قهوه ای می باشد این سیم وظیفه انتقال سیگنال تصویر را از دم دری به مانیتور دارد در صورتی که این سیم قطع باشد فقط تصویر قطع است و مانیتور تمام وظایف خود را انجام می دهد ( در باز می کند - زنگ می خورد - صدای رفت و برگشت دارد)

 شماره دو ( مثبت) :

 سیم شماره ۲ به رنگ قرمز می باشد این سیم وظیفه انتقال ولتاژ 12V _ DC را از مانیتور به پنل دارد در صورتی که این سیم قطع باشد دم دری تغذیه نشده و هیچ صدایی شنیده نمی شود در این حالت فقط مانیتور زنگ می خورد

 شماره سه ( منفی) :

نارنجی منفی مدار می باشد در صورت قطع شدن دستگاه کار نمی کند

شماره چهار (صدا) :

 رنگ زرد سیم شماره ۴ است ، این سیم وظیفه انتقال صدای رفت و برگشت را به عهده داشته و در حالت درب باز کردن 12V دارد در صورتی که این سیم قطع باشد فقط تصویر داریم و سیستم هیچ کاری انجام نمی دهد.

 شماره پنج( زنگ) :

به رنگ سفید است در صورتی که از سوئیچر داخل مانیتور استفاده شود. این سیم به طور مجزا به پنل کشیده می شود و در غیر اینصورت سیم سفید و زرد با هم یکی شده و مانیتور چهار سیم می شود.



14- سوئیچر دربازکن تصویری چیست؟ و چه کارایی برای آیفون های تصویری دارد.


سوئیچر آیفون تصویری وظیفه دارد تا تصویر را تقویت کند. و تقسیم بندی زنگ را انجام دهد و همچنین نویز صدا و تصویر را در واحدهای بالا به حداقل برساند.

سویچر کاربرد بسیار زیادی در انواع آیفون های تصویری دارد و از مزیت بسیار عالی که در آیفون تابا وجود دارد پنج سیمه بودن آن است.یعنی این که سوئیچر در داخل خود آیفون هم وجود دارد .

چند نکته طلایی :

شاید در منزلتان آیفون صوتی نصب بوده است و قصد نصب آیفون تصویری دارید اما از آنجا که هر طبقه 4 رشته سیم نیاز دارد سیم ها برای نصب کم است.دو راه دارید.

می توانید از سیم نارنجی که بیبن تمامی سوکت ها مشترک است استفاده کنید.

یا می توانید نصب را به صورت سویچر داخلی (سیم سفید ) انجام دهید.

زاویه دوربین باب میلتان نسیت ؟

میتوانید با تهیه یک قاب زاویه 45 درجه تصویر دلخواه خود را از محیط بگیریید.

پشت پنل آیفون دنیایی از سیم است و هر بار قطعی دردی بزرگ است برای تمام واحدها ، یک بار برای همیشه خود را راحت کنید چگونه؟

توسط یک قلم و تیشه داخل قوطی آیفون را با دقت بدون آسیب رسیدن به سیم ها خالی کنید و تمامی سیم ها را لیبل گذاری کنید.

از تعمیر آیفون خسته شدید و پاهایتان در راه پله ها واقعا از خرابی درد گرفته ؟

با یک کارشناس و یک دفتر معتبر تماس بگیرید و ببینید آیفونتان ارزش تعمیر دارد یا خیر و اگر هم تعمیر کردید با گارانتی باشد هم تعمیر و هم نصب ، چون کسی که گارانتی می کند به کارش اطمینان دارد و ترس از خرابی ندارد.

15-دشمن تمام آیفون ها ----رطوبت----

یکی از مواردی که بسیار باعث آسیب رساندن به سیستم آیفون های تصویری می شود رسیدن رطوبت به پنل و سیم های آیفون است.از آنجا که بردهای آیفون تصویری فلزی می باشند و با رسیدن آب به آنها دچار سولفات و زنگ زدی می شوند باعث خسارت به آیفون می شود .

بهترین راه رعایت نکات اصولی هنگام نصب می باشد .موارد بسیار زیادی توسط تیم تعمیرات برق با ما برطرف شده است که تنها دلیل آن رعایت نکردن نصب اصولی است.در تصویر زیر شما رطوبت وارد شده به پنل را مشاهده می کنید که باعث خراب شدن پنل آیفون شده است.

 خرابی پنل آیفون تصویری



تعمیر آیفون تصویری مشهد

خب از اونجا که یکم طولانی شد مطالب این بخش یک چندتا از هنرنمایی که عزیزان فنی انجام دادند براتون قرار میدم.

در شکل زیر محکم کاری در حد بندسلیگا رو مشاهده می کنید با زلزله هم تکون نمی خوره.

دیدن تصاویر زیر هم خالی از لطف نیست.

خلاقیت محافظت از دوربین پنل آیفون با شیشه 4 میل !!!





این هم خلاقیتی بسیار زیبا



مرسی که وقت گذاشتید خوش و خرم باشید.
