تعمیرات تخصصی در باز کن تصویری در مشهد 05133686989
با توجه به مشغله کاری از پاسخ گویی به تماس های تلفنی همکاران معذوریم.
برق با ما آمده همکاری با تمامی مجتمع های مسکونی شهر مشهد و عقد قرارداد جهت نصب سیستم کدینگ تابا می باشد.
نصب در مجتمع هایی که دو درب دارند و بلوک های مختلفی را شامل می شود
نصب به جای سیستم های آیفون های صوتی قدیمی
اجرا در ساختمانهای نوساز به صورت کاملا اصولی و پیش بینی موارد مورد نیاز
جمع آوری پنل های قدیمی شاستی دار و نصب پنل کدینگ
یک سال خدمات رایگان پس از نصب
موارد کاربرد پنل کدینگ تابا الکترونیک
ازکاربردهای پنل کدینگ می توان به یک پارچه شدن سیستم ، راحت شدن عیب یابی ، طراحی زیبا و زیبا شدن درب منزل ، ارتباط با نگهبانی تعریف تگ و کارت و .. نام برد.
بیشترین موارد استفاده پنل کدینگ برای مجتمع های بالای 8 واحد می باشد.پنل کدینگ تابا تا 255 واحد را پشتیبانی می کند.
قطعات مورد نیاز جهت نصب پنل کدینگ تابا
پنل کدینگ
پنل کدینگ در حال حاضر به صورت کارتی و بدون کارت در بازار موجود می باشد و در رنگهای نقره ای و مشکی عرضه می شود.وظیفه پنل کدینگ کد دهی به دیکدر ها و سپس ارتباط با واحد ها می باشد.
توسط پنل کدینگ می توان شماره واحد ها را به صورت دلخواه تغییر داد و امکان تغییر توسط منو های پنل به آسانی وجود دارد .یعنی حتما نیاز نیست هر واحد به پورت خاصی ازدیکدراتصال یابد هر چند نظم در هنگام نصب از اهمیت بالایی برخور دار است.حتما برای نصب باید به یک سری نکات ریز دقت شود تا سیستم به درستی کارایی خود را انجام دهد.
تغذیه پنل کدینگ
تغذیه پنل کدینگ ترانس کدینگ می باشد و با ولتاژ 15 ولت متناوب .حتما دقت شود که تغذیه متناوب باشد زیرا امکان آسیب رسیدن به پنل و ترانس وجود دارد.
به هیچ وجه هیچ ترانس تغذیه ای را بدون فیوز در مدار قرار ندهید زیرا می تواند خسارت سنگینی را به بار آورد. تغذیه پنل را نزدیکترین محل به پنل اتصال و برای سیم تغذیه از سیم با کیفیت استفاده کنید.
دیکدر
دیکدر ها وظیفه ارتباط پنل با واحد مسکونی را دارند .دارای یک ورودی و یک خروجی برای سیم های اصلی می باشند و 4 پورت خروجی برای اتصال به مانیتورها دارد.
هر دیکدر می تواند جهت 4 واحد مورد استفاده قرار بگیرد. بر روی دیکدر ها دیپ سویچ هایی قرار دارد که وظیفه آن ها مشخص کردن شماره دیکدر و در نتیجه شماره واحد ها می باشد.
کد دهی دیکدر ها به صورت باینری می باشد یعنی برای اینکه حین کار درگیر کد دهی نشوید باید کمی با منطق باینری آشنا باشید.
تغذیه دیکدر ها
تغذیه دیکدر ها ولتاژ 15 ولت دی سی می باشد . ترانس متعلق به دیکدر هاtl735 می باشد.برای هر سه عدد دیکدر یک ترانس کافی می باشد.
تغذیه دیکدر ها باید در یک محل و با چیدمان و رنگ بندی خاص نصب شوند.
سیم مغزی مسی جهت ورودی ها اصلی و کابل کواکسیال جهت تصویر
استفاده از کابل آیفون مس فویل دار برای ورودی پنل کدینگ به شدت توصیه می شود چون ارتباط پنل کدینگ با دیکدر ها بسیار حساس می باشد.سعی کنید از سیم یک تکه از پنل تا باکس دیکدر ها استفاده کنید.
برای بالا بردن کیفت تصویر و داشتن یک تصویر عالی از سیم کواکسیال مس فویل دار استفاده کنید. چیدمان تغذیه های پنل کدینگ از اهمیت بالایی بر خوردار است و در عیب یابی و ری استارت کردن دیکدر ها هنگام کد دهی نقش مهمی بر عهده دارد.در تصویر زیر مشاهده می کنید شماره تغذیه هر3 دیکدر مشخص شده است.
مانیتورها
یک اشتباهی که وجود دارد و بسیار این مورد را سوال می کنند این که آیا می شود مانیتور های ساختمان یکل شکل نباشند و با یکدیگر فرق کنند جواب بلی است.در کل جهت نصب مانیتور ها یک سیستم یک شکل در بین تمام مانیتور ها وجود دارد و موردی که مانیتور ها را با یکدیگر متفاوت می سازد فقط در سایز اینچ صفحه ،لمسی یا کلید بودن ،امکانات مانیتور مانند قابلیت ذخیره سازی فیلم و عکس ، تلفن کننده و باز کردن درب منزل با تلفن ، امکانات دوربین مدار بسته و ... می باشد. شما برای نصب حتی گوشی صوتی (مخصوص آیفون تصویری) را استفاده کنید.
یک مورد جهت آگاهی این که می توان سیستم کدینگ را برای مانیتورها شرکت های دیگر هم به اجرا در آورد یعنی می توان به جای نصب مانیتور تابا از مانیتور های سوزوکی ،کوماکس ،آلدو ،سیماران و ... آیفون های 4 سیمه دیگر استفاده کرد هر چند نصب مانیتور تابا برای کدینگ تابا جهت راحتی نصب و امکانات خوب این مانیتور ها توصیه می شود.
سیم لحیم و قلع با کیفیت
سیم های پنل و مانیتور ها حتما باید لحیم کاری شوند و از ترموفیت برای عایق کاری استفاده شود.
آموزش نصب
1-مرحله اول قوطی گذاری :
قوطی گذاری پنل گدینگ مانند قوطی های دیگر مماس با کار نصب می شود.
2- سیم کشی پنل تا دیکدر ها
سیم کشی پنل تا دیکدر ها نیازمند شش زوج سیم می باشد.سعی کنید حتما از سیم زوجی مس فویل دار استفاده کنید و جهت بالا بردن کیفیت تصویر نیز می توانید از کابل کواکسیال فویل دار استفاده کنید.سیم ها را در یک لوله جداگانه قرار دهید و نباید از کنار کابل های برق فشار قوی عبور داده شود.
نمای پشت پنل کدینگ تابا را در زیر مشاهده می کنید.
3-تغذیه پنل کدینگ
تغذیه پنل را سعی کنید همیشه در نزدیکی پنل قرار دهید تا افت ولتاژ باعث اختلال در عملکرد پنل نشود.اتصالات تغذیه را به درستی در زیر پیچ های ترانس اتصال دهید و از سیم با کیفیت استفاده کنید.
4-نصب در باز کن
در باز کن مانند تصویر زیر نصب میشود و در یک صورت در باز کن ضعیف عمل خواهد کرد دلیل آن هم دور بودن تغذیه می باشد یا نصب دو عدد قفل برقی به یک ترانس تغذیه.
5-سیم کشی مانیتور ها به دیکدرها
سیستم کدینگ با تعداد سیم بسیار بالایی در تعداد واحد بالا سر و کار دارد و نیاز است برای نصب از نظم خاصی استفاده شود.
پیشنهاد من برای نصب دیکدر ها مجتمع کردن دیکدر ها در یک باکس کلی است.برخی در هر طبقه دیکدر متعلق به واحد های همان طبقه را به همراه تغذیه دیکدر نصب می کنند.
نصب باکس مجتمع به گونه ای است که تمامی سیم های واحد ها به یک باکس انتقال داده شود و سپس در آنجا تمامی اتصالات انجام میشود.
اگر از هر واحد یک سیم4 زوج به باکس مجتمع آورده شود بهترین حالت است .چرا 4 زوج ؟ما فقط برای نصب به 4 رشته سیم نیاز داریم دلیل اینکه می کویم 4 زوج یعنی 8 رشته به دو دلیل مختلف است که مواردش برایم رخ داده است. یکی از موارد بعد از مدتی شاید ساکنین قصد نصب پنل دومی را داشته باشند برای بالا بردن ایمنی ساختمان.مورد دوم که خیلی کم هم اتفاق می افتد قطعی داشتن سیم در طول مسیر و یا قطع شدن بعد از مدت زمانی.
لذا پیشنهاد می کنم در خرید های آیفون سعی کنید مانیتور های دو پنله را برای مشتری نصب کنید و از مزایای دو پنله بودن مانیتور ها برای مشتریان آگاهی ایجاد کنید.
سعی شود از یک نوع سیم برای کل سیم کشی استفاده شود تا نصب با یک مبنای کلی انجام شود.
سیم ها را با لیبل وارد باکس کنید تا به راحتی نصب انجام شود.
6-نصب دیکدر ها
نصب دیکدر ها به صورت صحیح از اهمیت بسیار بالایی برخوردار است .زیرا نصب غیر اصولی می تواند هم نصب کننده و هم ساکنین را دچار مشکل کند.چرا که فقط نصب مهم نیست و خدمات پس از نصب مهمتر از نصب می باشد.
دیکدر ها باید در یک تابلو و به صورت منظم توسط پیچ نصب شوند.
در نصب دیکدر ها باید ورودی خروج دیکدر، تغذیه دیکدر ها و فاصله مجاز رعایت شود.
پین های ورودی برای سیم بندی دیکدر ها بسیار کوچک می باشند و نیاز به پیچ گوشتی ساعتی سایز کوچک خواهید داشت.
فاصله دیکدر ها از این جهت حائز اهمیت است که به توان سیم ها را به راحتی به ترمینال های دیکدر ها اتصال داد.
پس از نصب دیکدر ها نیاز به کد دهی به دیکدر ها می رسد که مهمترین قسمت کار است و کد دهی اشتباه باعث اختلال در سیستم می شود.

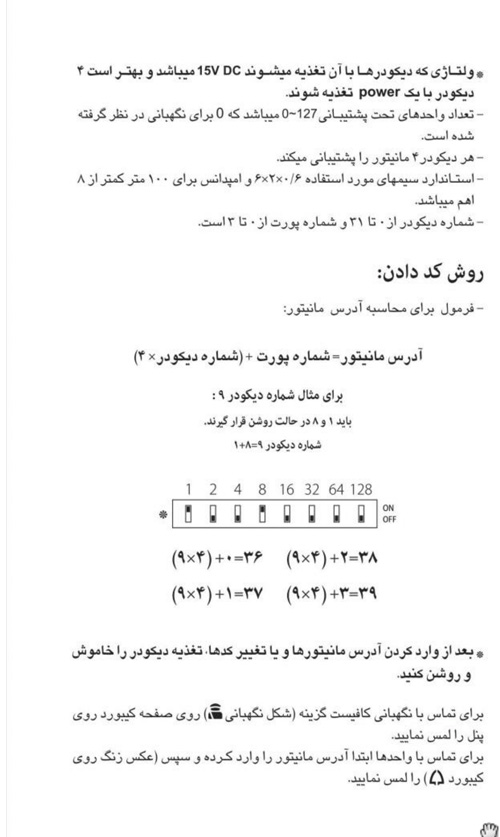

برای کد دهی باید کمی با منطق باینری آشنایی داشته باشید هر چند در راهنمای نصب پنل کدینگ تابا این کدها قرار گرفته است.
کد دهی توسط دیپ سویچ های
موارد عیب یابی پنل کدینگ
زنگ نخوردن مانیتور واحد در جلوی درب
اول از همه باید مطمئن شوید که آیفون به پنل صحیح متصل شده یا خیر پس از داشتن تصویر و صوت می توان گفت ایراد می تواند از کد دهی باشد.
داشتن دو کد برای یک واحد در پنل باعث اختلال در زنگ می شود.
تعریف نشدن صحیح شماره واحد و دیکدر باعث اختلال در زنگ خوردن می شود.
تصویر نداشتن واحدها
قطع شدن تغذیه دیکدر ها
قطع شدن سیم قهوه ای مانیتور
قطع شدن تغذیه پنل کدینگ
قطع شدن دوربین داخل پنل و یا ایراد سیم کشی و نصب
کیفیت تصویر پایین و نویز دار
این مورد بسیار رخ می دهد دلیل آن هم می تواند موارد زیر باشد
بی کیفیت بودن سیم های اصلی از پنل به دیکدر
لحیم کاری نشدن سیم ها
عبور سیم های واحدها از کنار برق فشار قوی
دیدگاه‌ها
ایفون کدینگ کارتی تابا رو نصب کردم
همه چیش اوکی بود
ی نصاب قفل یوتاب (کله گاوی)نصب کردی
الان دیگه زنگ نمیخوره
صدا رفت و برگشت هس
تصویر هس .درب بازکن هم اوکی
فقط زنگ نمیخوره
کد هارو تغییر دادم سیم هارو تغییر دادم
ولی درست نشد 3 واحده هر 3تا همین مشکل رو دارن
سلا باید کد دهی پنل و دیکدر ها را یاد داشته باشید.
سوال دوم اینکه با موبایل با قابلیت nfc رو چطور روی پنل کدینگ تنظیم کنیم,؟
سوال سوم اینکه از پنل میتوان رمز تعریف کرد که درب باز بشه
ممنون
سلام جواب سوال اول اینکه کد تغییر رمز را باید وارد کنید در محیط تنظیمات پنل
سوال دوم اینکه با گوشی نمی شود به عنوان کارت در باز کن استفاده کرد.
جواب سوال سوم اینکه پنل تابا امکان وارد کردن رمز ندارد ولی پنل های کدینگ سیماران این امکان را دارد.
پنل کدینگ را نصب کردم و طبق دستور کاتالوگ کد دهی کردم ولی زنگ از ۱تا۴ ارور میدهد و زنگ پنج را میزنم واحد همکف زنگ میخورد ممنون میشوم راه نمایی بفرمایید من نصاب آیفون هستم در اصفهان
سلام باید کددهی پنل را انجام دهید
سلام باید کددهی نرم افزاری پنل را انجام دهید.
سلام باید توسط نماینده شرکت تابا پنل ریست شود
من ایفن کدینگ تابا را برای آپارتمان ۱۱ واحده نصب و راه اندازی کردم و کد ها را هم دادم ولی تا زنگ میزنم پنل ارور میده لطفا راه نمایی کنید
سلام با کددهی پنل می شود هر شماره واحدی را تغییر داد.پورت خالی هم موردی ندارد.
مثلاً واحد ۵۰ را می شود تبدیل کرد به واحد یک و واحد ۳۰ را می توان تبدیل کرد. به واحد ۱۶
بیا اینستام بهت بگم
@dastjerdi73
سلام نیاز به یک عدد دیکدر دارید.در پنل کدینگ با استفاده از رمز نمی شود در را باز کرد ولی توسط کارت و تگ می توان
سلام باید تشریف ببرید نمایندگی تا پنل را ریست کنند.
ممنون میشم زود جواب بدین چون وقت نداریم باید زود نصب کنیم
سلام تماس
